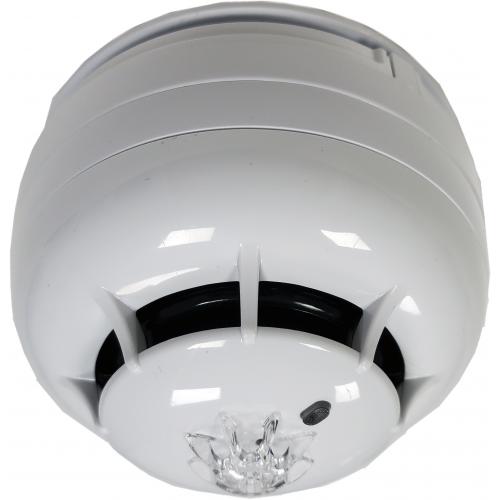

INIM ID300/EB/SB101X Monikriteeripaloilmaisin

• EN54-hyväksytty ilmaisin ja 105 dB sisäinen sireeni
• Jännitealue: 12-30 V DC
• Virrankulutus: yhdellä ilmaisimella lepotilassa 19 mA, hälytystilassa 50 mA
• Ketjutus sireenien yhteissoitolle: maks. 5 kpl (Huom. Ketjutusvirrankulutus 19 mA x 5 kpl = 95mA, hälytystilassa 50 mA x 5 kpl = 250mA)
• Sireenin testaus erillisellä testipainikkeella tai ohjauskärjellä
• ID300-ilmaisimen automaattinen likaantumisen itseanalyysi ja toimintatestaus
• EITK-2000 työkalulla:
  – Toimintatilan valinta (LED-ilmaisu, vihreä-keltainen-punainen)
  – Herkkyyden säätö
  – Vikailmoituksen kysely muisti
  – Täydellinen dB-diagnostiikka
• Ilmaisimen testaus suoritetaan testikaasulla ja lämpöilmaisulla
• Suojausluokitus:
  – ID300-ilmaisin: IP43

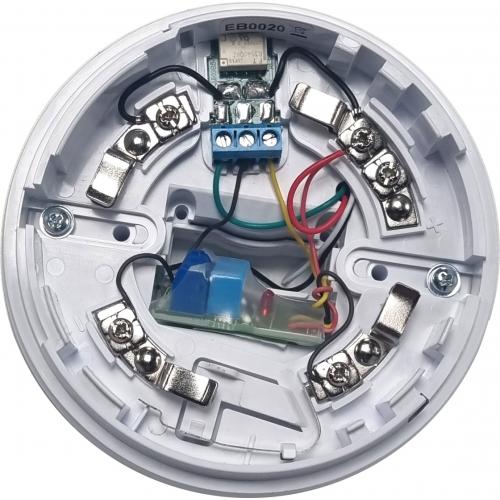

  – SB101X-kanta: IP21
• Kytkentäkaapeliksi suosittelemme MHS 3 x 2 x 0,5 mm² (voidaan käyttää myös KLM 4 x 0,8, KLMA 4 x 0,8 tai MMJ 5 x 1,5 mm²)

Esiohjelmoidut arvot:

• A1R (58°C + RoR) – B (72°C) – BR (72°C + RoR) – A2S (58°C)
• Asennusympäristö: -20° – +70°C
• Monikriteerin toimintaperiaate: AND / OR / PLUS / HEAT / SMOKE
• Optinen herkkyys: 0,08 – 0,10 – 0,12 – 0,15 dB/mMikäli monikriteeri-ilmaisin asennetaan kylmään (alle 0°) tilaan, kosteuden tiivistymisen suojaksi tulee asentaa pohjarasian sisälle korotuskanta ES1000SP sekä termostaattiohjattu piirikorttilämmitin OTTHT100 (10-30 V/4 W). Tällöin tarvitaan oma SPS12160XG3 (12 V DC/6,2 A) tai SPS24160G (24 V DC/4 A) virtalähde jännitesyöttöön. Virrankulutus on 4 W/12 V DC  = 340 mA ja 4 W/24 V DC  = 170 mA.Ilmaisin valvonta/hälytysVikahälytys, kun:
• Ilmaisin irrotettu (jousijatkos)
• KaapelikatkosPalohälytys, kun:
• Ilmaisin ID300 havaitsee optisen savun
• Ilmaisin havaitsee yli 58°C lämmönousun
• Ilmaisimen optinen kammio likaantuu (jatkuva itseanalyysi + LED-indikointi)
• Ilmaisimen käyttöikä loppuu (jatkuva itseanalyysi + LED-indikointi)Ilmaisin ohjelmoitu itsepalautuvaksi (LED-indikointi). Kaikki arvot ohjelmoitavissa EITK2000 -työkalulla.

ID300 Tekniset tiedot
